Ónozott, flexibilis réz vezeték

LiYv

Felhasználási terület

Kisfeszültségű berendezésekben, rack szekrényekben, mérőkábelként.

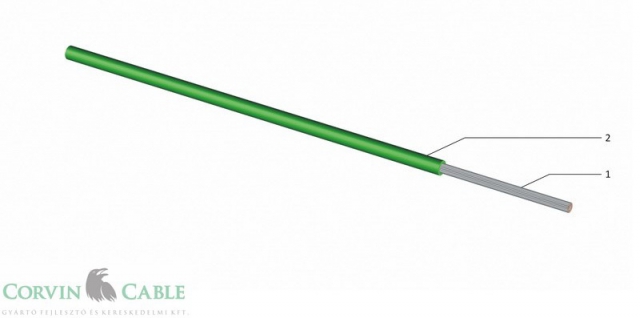

Felépítés

1.Flexibilis ónozott rézvezető
2.PVC érszigetelés

Műszaki adatok

Névleges feszültség: 0,14mm2 500V
0,25mm2 900V
Próbafeszültség: 0,14mm2 1200V
0,25mm2 2500V
Szigetelés ellenállás: 10 MOhm/km
Hőmérséklettartomány:
Mozgatva: -5C .... +70C
Rögzítve: -30C .... +80C
Hajlítási sugár: 12,5 x kábel átmérő

Szabványok

DIN VDE 0295 Cl.5 (sodratszerkezet)
HD 383
DIN VDE 0812

Érszerkezet
(mm)
Külső átmérő*
(~mm)
Rézsúly
(kg/km)
Súly*
(~kg/km)
0,14 1,1 1,4 3,0
0,25 1,3 2,4 4,0
0,5 1,8 4,8 8,0
0,75 2,0 7,2 10
2,1 9,6 13
1,5 2,6 14,4 19



* Tájékoztató jellegű adatok, a változtatás jogát fenntartjuk.
