Gyengeáramú kábelek és vezetékek

Biztonságtechnikai és tűzjelző kábelek

Biztonságtechnikai kábel

LiY(St)Y 300V

Felhasználási terület

Riasztóberendezések, érzékelők beltéri telepítéséhez.

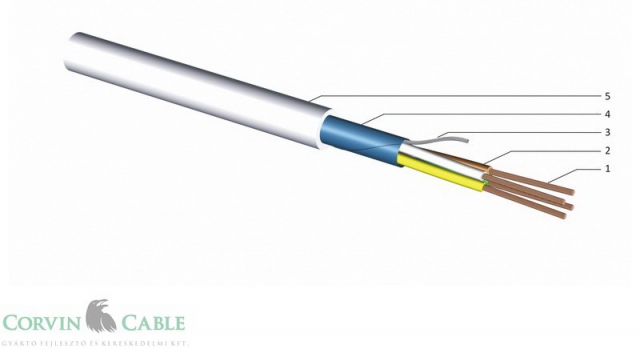

Felépítés

1.Flexibilis rézvezető, csupasz, mw
2.PVC érszigetelés
3.Ónozott, merev réz, folytonosító ér
4.AL/PET fólia árnyékolás
5.PVC köpenyszigetelés

Műszaki adatok

Rézvezető:
0,22 - 7x0,127mm: 193ohm/km
szigetelt átmérő: 1,1mm
0,5 - 12x0,192mm: 51ohm/km
szigetelt átmérő: 1,6mm
0,75 - 16x0,192mm: 37,3ohm/km
szigetelt átmérő: 1,8mm
Névleges feszültség: 300V
Vizsgálati feszültség: 800V
Környezeti hőmérséklet
Rögzítve: -30C...+70C
Mozgatva: - 5C...+50C

Szabványok

Gyártói előírás alapján

Érszerkezet* (névleges keresztmetszet)	Külső átmérő* (~mm)	Rézsúly (kg/km)	Súly* (~kg/km)
2 x 0,22	3,2	1,9	12
4 x 0,22	3,7	3,8	17
6 x 0,22	4,2	5,5	23
8 x 0,22	4,6	7,4	28
10 x 0,22	5	9,3	33
12 x 0,22	5,4	11,1	39
2 x 0,22 + 2 x 0,5	4,2	9,1	27
4 x 0,22 + 2 x 0,5	4,8	11,1	33
6 x 0,22 + 2 x 0,5	5,2	12,7	38
8 x 0,22 + 2 x 0,5	5,6	14,5	43
10 x 0,22 + 2 x 0,5	6	16,4	49
12 x 0,22 + 2 x 0,5	6,4	18,2	54
4x0,22 + 2x0,75	5,1	13,7	40
6x0,22 + 2x0,75	5,3	15,5	46

* Tájékoztató jellegű adatok, a változtatás jogát fenntartjuk.

Megjegyzés

Riasztóberendezések, érzékelők, beléptető rendszerek kábele, beltéri használatra, vagy csőben fektetve.
